🔧 Как собрать FakeTec ноду
Что такое FakeTec?
FakeTec — это открытый проект Meshtastic-совместимой ноды, построенной на базе энергоэффективного микроконтроллера NRF52840 (в отличие от популярных решений на ESP32). Благодаря этому устройство работает в разы дольше от одного заряда аккумулятора.
Проект разработан энтузиастами и не имеет официального производства — все платы производятся самостоятельно. Наш корпус как раз и создан, чтобы превратить набор компонентов в аккуратное законченное устройство.
Исходный код и схемы проекта: github.com/gargomoma/fakeTec_pcb
Что входит в комплект корпуса?
| Компонент | Количество |
|---|---|
| Корпус (верх + низ) | 1 шт |
| Переключатель ползунковый 2-позиционный | 1 шт |
| Винты для крепления переключателя | 2 шт |
| Стикер-проклейка для АКБ малой толщины | 1 шт |
Корпус напечатан из PETG — этот пластик не боится солнца, тепла и ударов, он намного долговечнее PLA.
Что нужно докупить?
Для сборки готовой ноды помимо корпуса потребуется:
Обязательно:
- Печатная плата FakeTec v4 или FakeTec v5
- Модуль LoRa RA-62 (или совместимый)
- Модуль ProMicro nrf52840 — именно он обеспечивает энергоэффективность
- Антенна SMA для частоты 868 МГц + пигтейл
- Аккумулятор формата 103450 (макс.) или меньше
Желательно:
- Паяльник с тонким жалом
- Флюс и припой
- Мультиметр для проверки
- Термоусадка для изоляции
Пошаговая инструкция по сборке

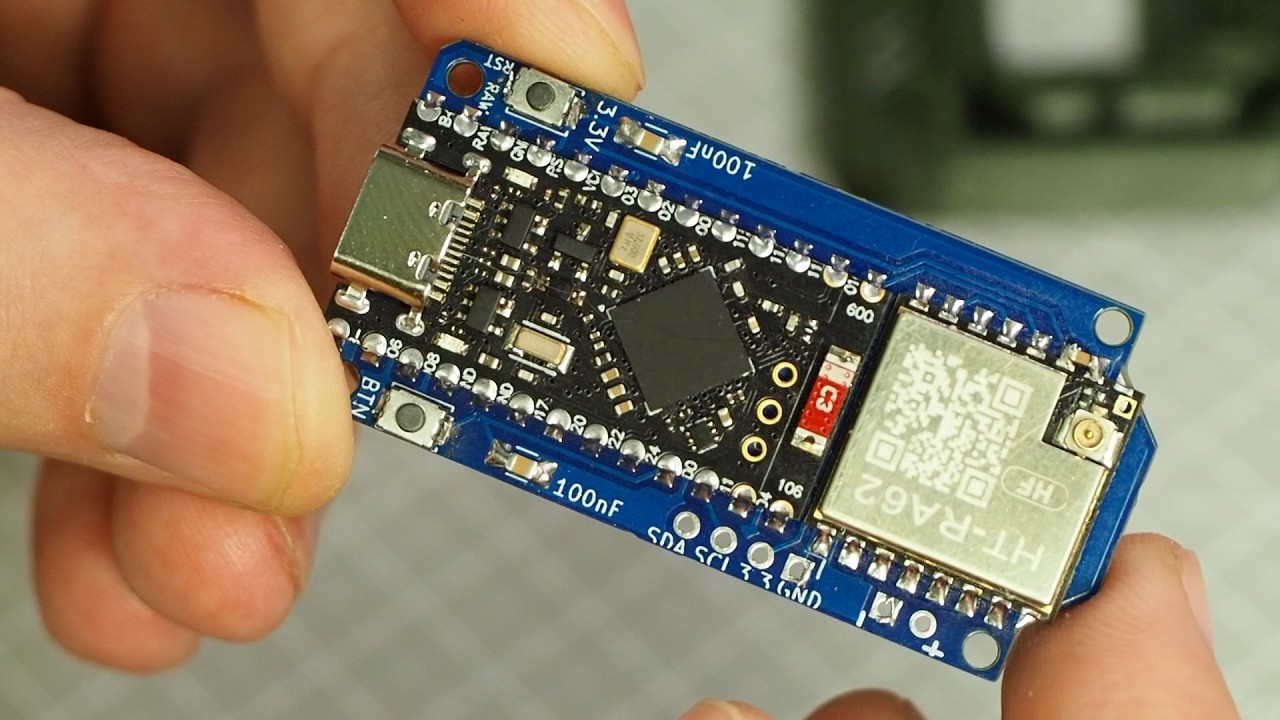

Подготовка платы FakeTec
Перед установкой в корпус необходимо припаять компоненты к плате FakeTec.
Важно! Модуль nRF52840 и ProMicro необходимо припаять непосредственно к плате, без использования штырьковых разъёмов — иначе они могут не поместиться в корпус.
Установка платы и переключателя питания
Корпус оснащён физическим выключателем питания, который позволяет полностью отключать ноду от аккумулятора без извлечения батареи. Это даёт максимальную энергоэффективность.
- Вставьте ползунковый (SPDT) переключатель в предназначенное для него отверстие в корпусе
- Закрепите его двумя винтами из комплекта
- Припаяйте провода от переключателя к соответствующим контактам на плате
SPDT переключатель с 3 выводами работает так: 2 положения = центральный вывод соединен либо с первым, либо со вторым дополнительным контактом.
Нужно припаять его в разрыв плюсового вывода АКБ между центральным и любым из крайных контактов (от этого будет зависеть есть контакт или нет в данном положении)
Установка аккумулятора
Внимание!
Не подключайте АКБ к плате, пока не установлена антенна!
RA62 не рассчитана на работу без нагрузки и может сгореть!
Заранее отключите питание при помощь SPDT переключателя и не включайте его, пока не установите антенну.
В процессе пользования устройством также запрещается снимать антенну без выключения устройства. Именно поэтому вариант корпуса с выключателем питания такой удобный.
- Максимальный размер АКБ: 103450 (10×34×50 мм). При таком размере стикер из комплекта не требуется — батарея сидит плотно.
- Для АКБ меньшего размера (например, 803040, 803450 - толщина 8 мм) используйте стикер-проклейку из комплекта, чтобы батарея не болталась внутри.
Сборка корпуса
Корпус собирается на защёлках без винтов:
Убедитесь, что все компоненты вошли в свои посадочные места
Совместите верхнюю половину корпуса с нижней, надавите — защёлки зафиксируются
Прошивка
Официальный веб-интерфейс для прошивки Meshtastic Flasher
Примечание (если возникла проблема с прошивкой)
Для плат Nice Nano может потребоваться обновления загрузчика (бутлоадера)
Репозиторий с бутлоадерами
Для прошивки все, что вам нужно сделать, это подключить устройство через USB и дважды нажать пинцетом на контакты RST и GND. После этого в вашей операционной системе должно появиться USB-накопитель с именем "NICENANO". Скопируйте/переместите файл .uf2 на устройство хранения и дождитесь перезагрузки.
Важно обновлять все версии, начиная с установленной на устройстве, последовательно, повторяя итерации для каждой новой версии.
Проверка и настройка
- Подключите антенну! Убедитесь, что ее контакт надежен.
- Установите переключатель в положение "ВКЛ"
- Нода должна запуститься (индикация на модуле nRF)
- Откройте приложение Meshtastic на телефоне
- Нода должна появиться в списке устройств Bluetooth. PIN-код Bluetooth по умолчанию для устройств Faketec или Meshtastic без экрана = 123456.
- Настройте параметры: имя ноды, частота, регион (обычно для RU — 869,075 МГц. Если вы не знаете, УТОЧНИТЕ в telegram чате Meshtastic своего города, какие правила приняты!)
Русскоязычное сообщество Meshtastic
Лицензии
- Оригинальный дизайн корпуса: Majestic AV, LLC (Alley Cat), ремикс для FakeTec: unhild
- Лицензия: CC BY-SA 4.0 — коммерческое использование разрешено
- Проект FakeTec: github.com/gargomoma/fakeTec_pcb
